自吸泵底阀结构图底阀结构示意图

    自吸泵底阀一般采用不锈钢底阀,主要是安装在泵的进口端,用来保证自吸泵进口端充满液体的一种阀门。

    自吸泵不锈钢底阀的结构原理如下示意图所示。

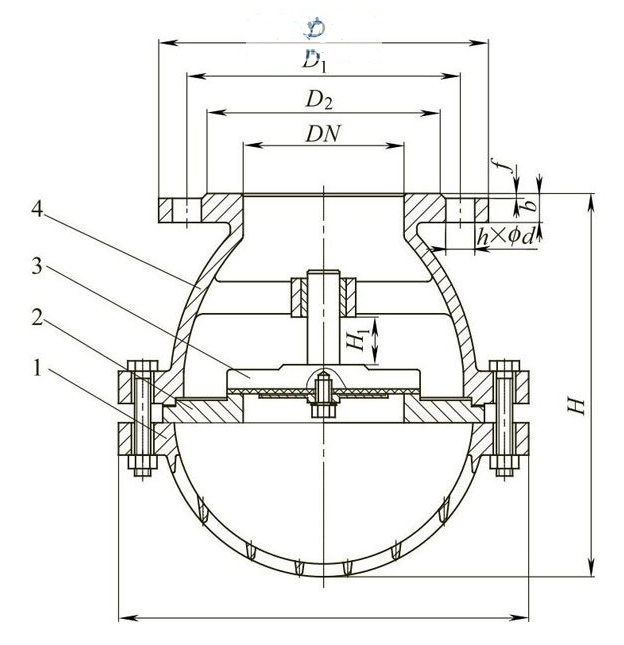

    不锈钢底阀结构示意图

    1—下阀体;2—阀座;3—阀瓣;4—上阀体

    泵启动前,阀瓣因自重而关闭,可将水注满不锈钢底阀上部的吸入管。泵启动后,吸入管内的吸力将不锈钢底阀阀瓣提升,使水流不断进入泵。停泵后吸力消失,不锈钢底阀又自行关闭。

    不锈钢底阀是一种特殊类型的升降式止回阀,安装在泵管道的吸入端。大多数水泵要求在启动之前注水,以排放泵壳内和吸入端管道内的空气,此时需要有一台止回阀,以防止注入的液体流失。

    泵壳和吸入管道可以采用手动倾倒液体以充满泵,或者采用向泵壳里施加真空的方法诱导液体进入管道和泵壳。在这两种情况下,不锈钢底阀可以防止充入的液体直接流出或排空泵壳的空气。切记,不锈钢底阀的吸力系统是一个缓阻,导致自吸泵的吸入压力损失,管道的设计和选择阀门时这种缓阻必须加以考虑。
